母线槽渝电线的对比分析

发布时间：2024-12-14 浏览次数：703次 作者：全易电气

1.技术对比

对于高层建筑，使用电缆电源需要在每个楼层上单独布线。电缆的数量为金字塔形，并且地下的电缆数量非常大；而重庆母线槽只需要使用一条中央总线即可，可以通过插件箱连接。所有楼层均通电，结构简单，安全可靠。当前制造的电缆的横截面通常不超过500mm2，最大横截面为800A。由于大横截面的电缆又重又重，因此为了不损坏电缆绝缘层，垂直安装中固定安装的机械力不应太大。因此，当高层大截面电缆垂直放置时，它们的超重滑移和电缆截面变形经常难以解决施工问题。母线槽不存在此问题。因为它是刚性的，所以可以使机械固定方法非常牢固。

2.使用便捷对比

母线槽便于分接，而插入式母线槽是采用插入式方法通过插件箱将干线电源接入支线，因此分接十分方便。如果任何楼层需要切断电源，则无需关闭母线槽，只需在空载情况下卸下母线槽的插入盒即可。对于以高层建筑为例的电缆，要修理地板配电箱，必须切断上部电源。即使是目前相对较新的预制分支电缆，在带电条件下运行也非常危险。

3.母线槽只能与过载对比

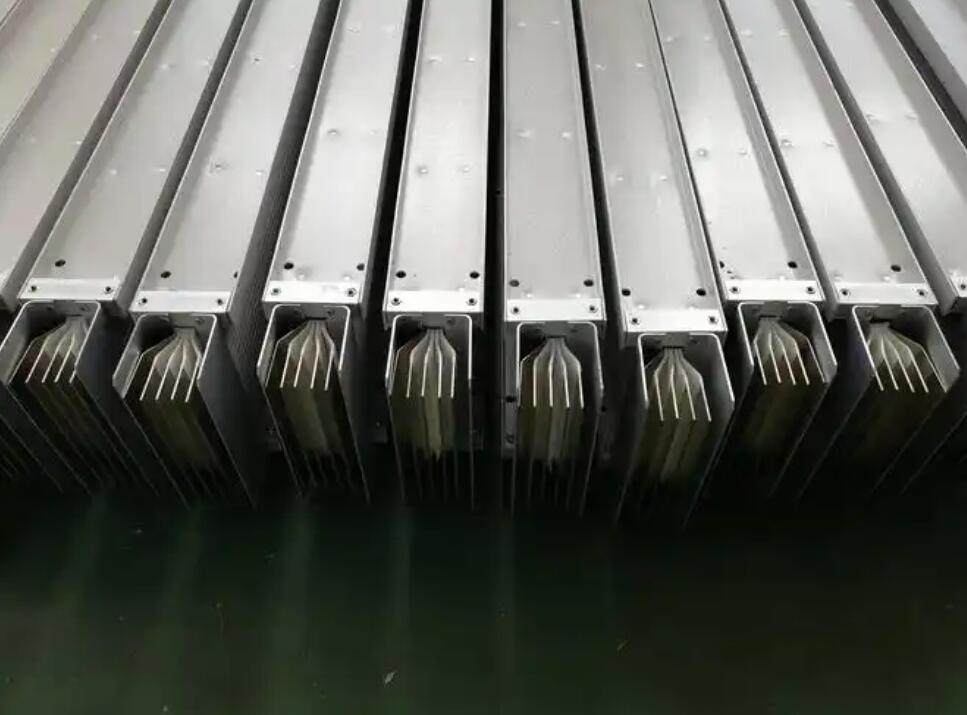

重庆母线槽的过载能力很强，这取决于所用绝缘材料的高工作温度。青弗林电气QFL系列致密绝缘母线管使用的绝缘材料为进口优质产品，长期工作温度为130°C。电缆中使用的绝缘材料的长期工作温度通常为95°C和105°C，因此母线槽的过载可能远大于电缆的过载。电缆过载造成的火灾比比皆是：俄罗斯位于莫斯科的奥斯坦金塔（Ostankin Tower）是世界第二高的建筑，也是欧洲最高的建筑，引发了猛烈的大火；宝钢三座炉的停产是由于电缆起火引起的。普通电缆的绝缘层会熄灭，而阻燃电缆会在火焰下熄灭。只要火焰分开，它就不会熄灭。耐火电缆不会掉线，但价格昂贵。只要不允许切断电源，例如防火，就可以使用耐火电缆。电缆。 QFL系列母线管外壳由铝合金制成，不会熄灭。即使铜母排的绝缘材料熄灭，火焰也不会散逸到母线槽的外部。 QFL系列汇流排采用“夹心式”结构，并且铜条紧密安装，同时，与空气汇流排相比，其内部绝缘材料不易熄灭，也不会引起烟囱效应形成燃烧现象。

4.散热性能对比

电缆绝缘材料（芯线绝缘和护套绝缘）既是绝缘材料又是隔热材料。因此，将电力电缆铺设在桥中时，最多允许两层。原因是考虑散热。 QFL系列致密绝缘母线用于传导散热。外壳由特殊的铝合金制成，并带有散热片，其散热性能远胜于电缆。

5.维修便捷对比

母线槽几乎免维护。日常维护通常是测量外壳和核心螺栓的温度升高，进气箱接头的温度升高等。如果核心螺栓为4.8级，则需要定期拧紧，如果等级为8.8级，则应进行高强度的紧固。使用螺栓无需定期加固。低压电缆应至少每年停止一次维护和绝缘实验。对于带有用于新安装的接头的电缆，应在运行三个月后停止维护和试验。
